Đây là dòng amply số Class D hiệu năng cao, chuyên dùng cho âm thanh Prosound và chúng ta cần lưu ý một số điểm khi sử dụng sản phẩm như sau:
SAP-DX435 (4*350W), SAP-DX445 (4*450W), SAP-DX465 (4*650W), SAP-DX480 (4*800W)
Amply đang tính ở trở kháng 8Ω, có thể nối cầu để giảm kênh và tăng công suất
4 ngõ vào độc lập với 4 nút chỉnh âm lượng ngõ ra riêng biệt trước mặt amply
Có đèn LED hiển thị trạng thái, mức tín hiệu

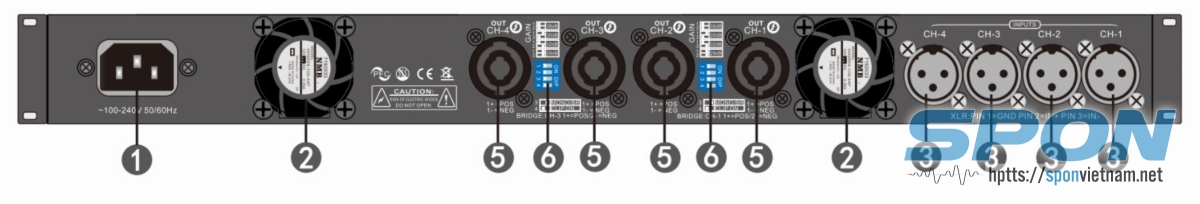

Cấu tạo, chức năng các nút ấn, đèn trên thiết bị
① Đầu nối nguồn
② Quạt làm mát
③ Đầu nối tín hiệu đầu vào XLR cân bằng (loại cái)
⑤ Đầu nối tín hiệu đầu ra, ổ cắm loa SPEAKON 4 lõi
⑥ Công tắc 1 và 2 dùng để kiểm soát độ khuếch đại (Gain): chọn giá trị độ khuếch đại phù hợp theo sơ đồ này.
Công tắc 3 dùng để chọn chế độ: Stereo, Cầu (Bridge) hoặc Song song (Parallel).
Gạt sang bên phải cho chế độ Stereo.
Gạt sang bên trái (vị trí MONO và BR) cho chế độ Song song và Cầu.
Công tắc 4 dùng để Bật hoặc Tắt chế độ CLIP (chống méo tiếng).
Sơ đồ kết nối amply SAP-DX435, SAP-DX445, SAP-DX465, SAP-DX480

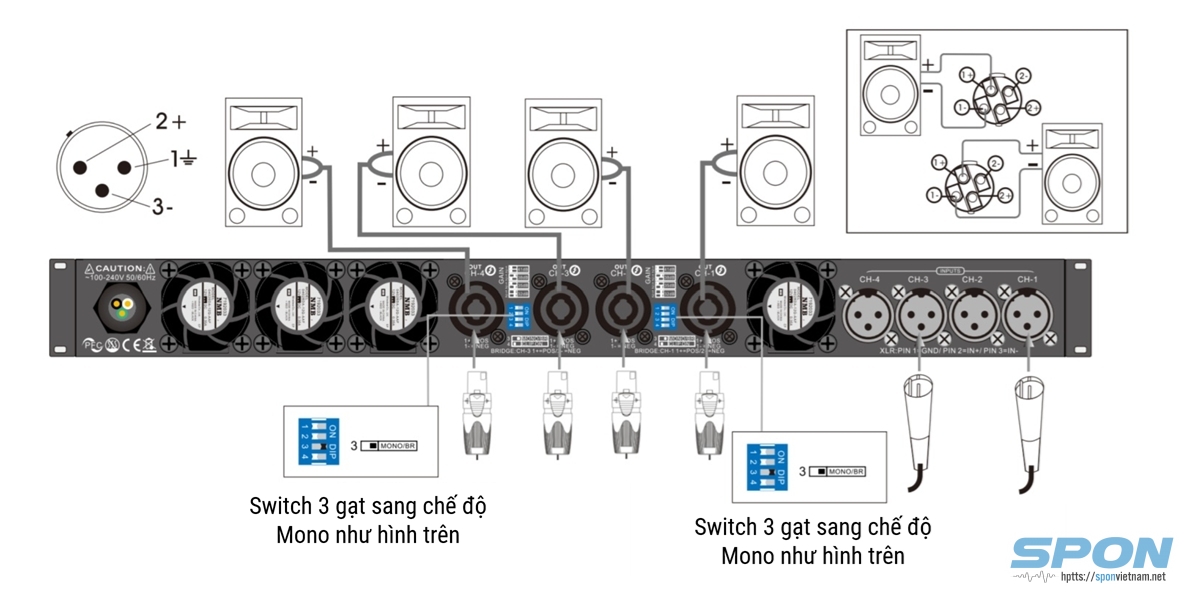

*Hướng dẫn đấu dây chế độ Song song 4 kênh
(1) Khi sử dụng đầu nối SPEAKON cho chế độ song song, đưa tín hiệu đầu vào từ 2 kênh để kéo 4 loa.
(2) Gạt công tắc 3 về vị trí mono/parallel ở mặt sau theo sơ đồ hướng dẫn bên dưới.
(3) Kết nối loa với các đầu nối SPEAKON theo sơ đồ hướng dẫn bên dưới.
(4) Khi kết nối ở chế độ song song, chỉ có thể điều chỉnh độ khuếch đại (Gain) của kênh CH1 và CH3.
*Hướng dẫn đấu dây chế độ Stereo 4 kênh
(1) Khi sử dụng đầu nối SPEAKON cho chế độ stereo, có 4 kênh nhận tín hiệu đầu vào để kéo 4 loa.
(2) Kết nối loa với các đầu nối SPEAKON theo sơ đồ hướng dẫn bên dưới.
(3) Khi kết nối ở chế độ stereo, có thể điều chỉnh độ khuếch đại (Gain) của cả 4 kênh CH1, CH2, CH3 và CH4.
