GEN-4502P24 là dòng amply, tăng âm thông báo hỗ trợ 6 vùng với tổng công suất là 240W, khi lắp đặt và sử dụng thiết bị ta cần chú ý
Chú ý khi lắp đặt amply 6 vùng 240W GEN-4502P24
Sau đây là một số chú ý khi chúng ta dùng dòng amply này
Công suất tối đa cho phép: 240W - không nối quá mức công suất này
Hỗ trợ cả ngõ ra trở kháng cao 70V/100V trong thông báo, báo cháy và trở kháng thấp (4-16Ω)
Có chức năng phát nhạc, có ngõ vào ưu tiên, có ngõ vào Micro, AUX... xem thêm chi tiết tại: https://sponvietnam.net/amply-bao-chay-6-vung-240w-mp3-bluetooth-spon-gen-4502p24-p4.html
Nối loa trở kháng cao 70V/100V lắp song song, số loa không giới hạn, miễn sao tổng công suất loa nhỏ hơn công suất amply
Nối loa trở kháng thấp: Chỉ nên nối tối đa 2 loa để đảm bảo tổng trở kháng và không qua công suất amply
Không nối đồng thời và nối lẫn cả hai dòng loa trên
Các núm volume, input... đều ở mức Min (nhở nhất, quay ngược chiều kim đồng hồ) trước khi bật hoặc tắt amply. Việc thao tác sai có thể gây cháy loa
Không căm, rút... các kết nối đột ngột: Việc này có thể gây cháy loa
Nếu cần công suất khác, có thể chọn 1 trong các dòng sau: GEN-4502P06 = 60W, GEN-4502P24 = 240W, GEN-4502P24 = 240W,
Cấu tạo nút, cổng, phím ấn trên Amply 6 vùng 240W GEN-4502P24
Mặt trước Amply 6 vùng 240W GEN-4502P24
(1) - Núm chỉnh âm lượng ngõ ra cho 6 vùng loa
(2) - Núm chỉnh âm lượng ngõ vào cho MIC1, MIC2, MIC3
(3) - Mô-đun phát nhạc
(4) - Núm chỉnh âm lượng ngõ vào cho AUX1, AUX2/MP3
(5) - Chỉnh Bass
(6) - Chỉnh Treble
(7) - Núm chỉnh âm lượng tổng
(8) - Nút kích hoạt Fire/Alaum/Chime
(9) - Đèn báo trạng thái tín hiệu
(10) - Đèn báo chế độ bảo vệ

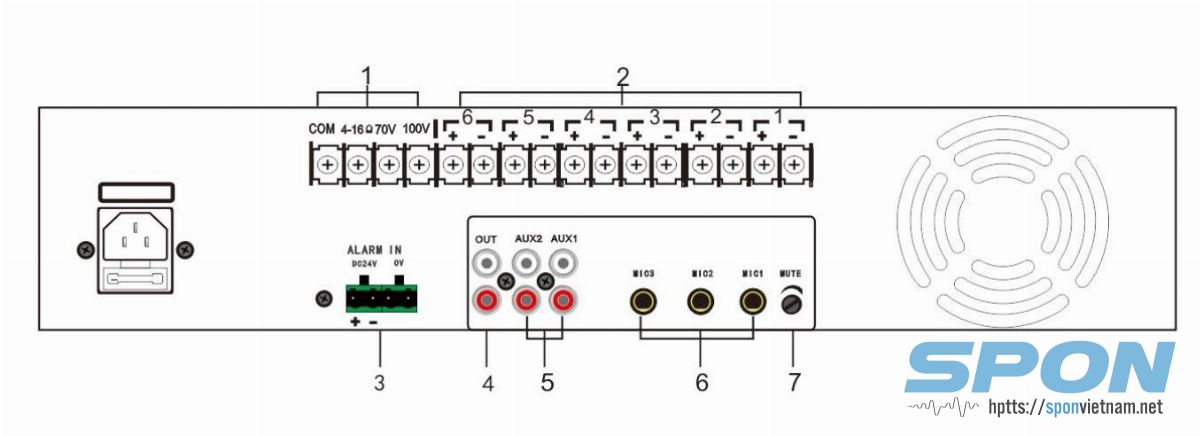

Mặt sau Amply 6 vùng 240W GEN-4502P24
(1) - Ngõ ra kết nối chung
(2) - Ngõ ra kết nối loa: trở kháng cao 70/100V
(3) - Ngõ vào Alarm
(4) - Ngõ ra mức Line
(5) - Ngõ vào mức AUX1, AUX2
(6) - Ngõ vào MIC1, MIC2, MIC3
(7) - Chỉnh âm lượng nén các ngõ vào khách khi MIC1 có tín hiệu vào

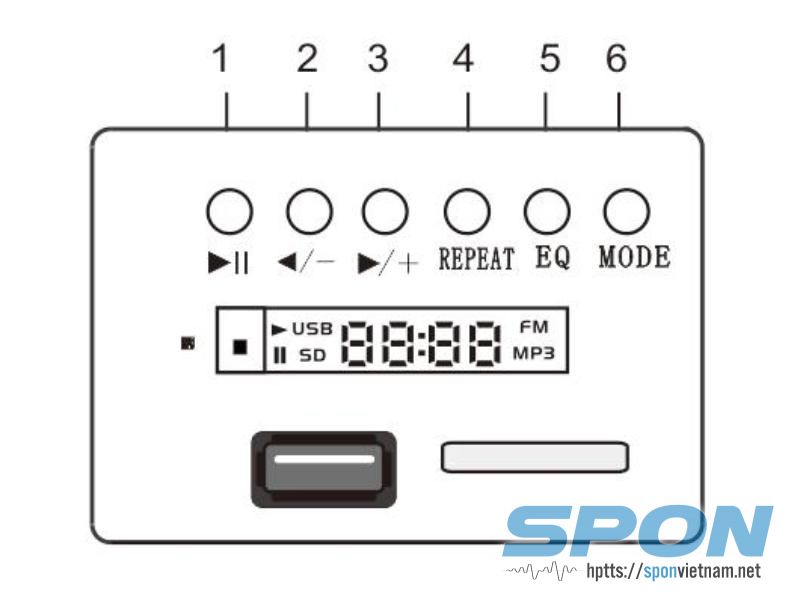

Mô-đun phát nhạc trên Amply 6 vùng 240W GEN-4502P24
(1) - Chết độ Play/Pause
(2) - Lùi bài trước đó hoặc ấn giữ để giảm âm lượng
(3) - Tiếp bài tiếp theo hoặc ấn giữ để tăng âm lượng
(4) - Cài đặt chức năng vòng lặp: 1 bài, hoặc toàn bộ
(5) - Chỉnh chế độ EQ
(6) - Chuyển chế độ: USB, Bluetooth, Radio

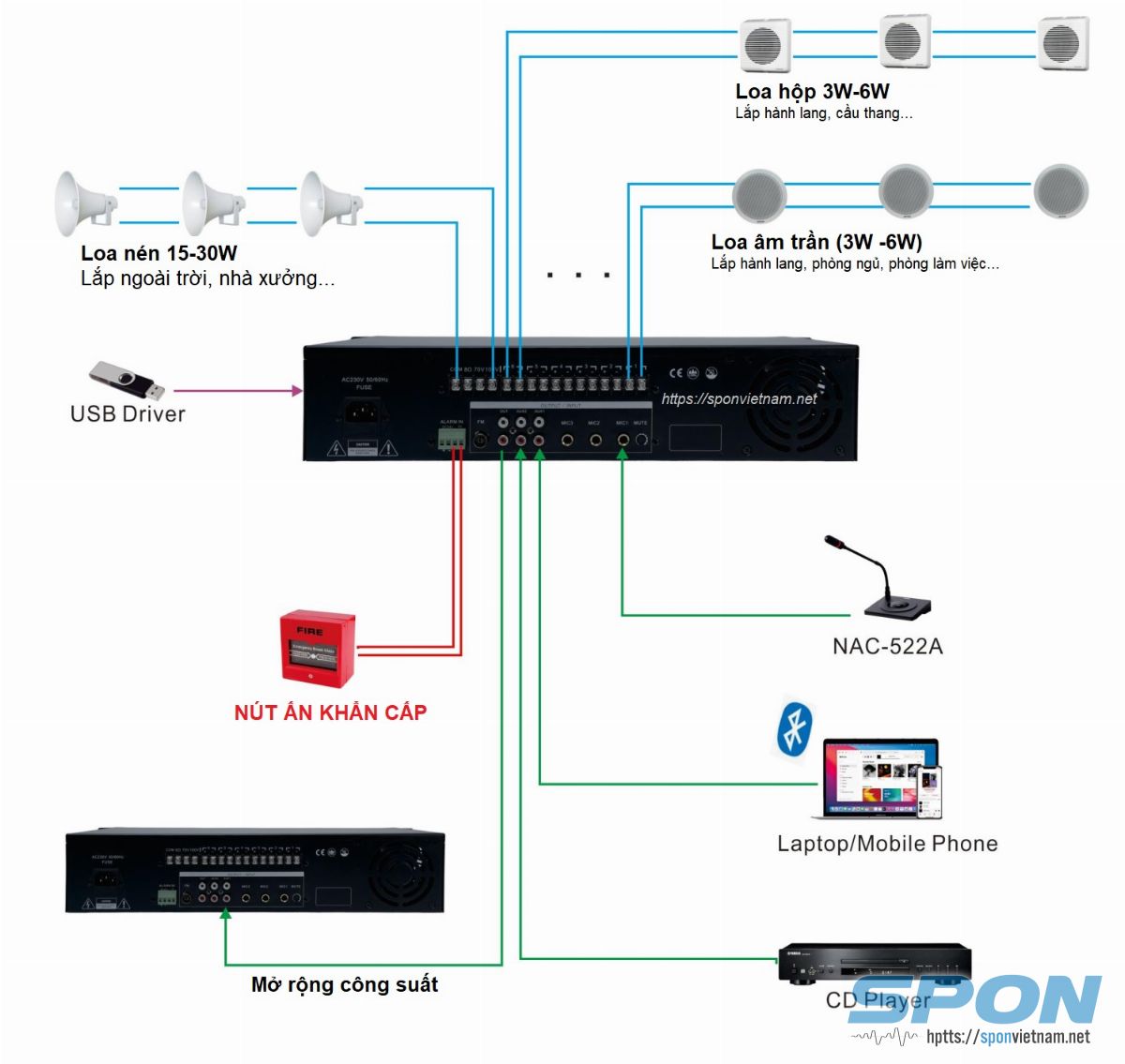

Sơ đồ kết nối micro, loa với Amply 6 vùng 240W GEN-4502P24
Về cơ bản sơ đồ trên các thiết bị có chức năng chính:
Loa - Có thể sử dụng kết hợp cả loa nén (NAC-2517, NAC-2503..), loa âm trần (NAC-131, NAC-132...), loa hộp (NAC-2304, NAC-710W) .. trên 1 amply và nối chung 1 zones. Trong trường hợp này bạn phải dùng loa trở kháng cao
Micro để bàn NAC-522A: Thông báo khi cần - chúng ta chỉ cần ấn chọn zones trước mặt trước khi thông báo
Nút ấn khẩn cấp - Kết nối với hệ thống báo cháy, để phát bản tin cảnh báo, báo cháy khi có hỏa hoạn, nguy hiểm
