XC-9038N là micro cảm ứng trong hệ thống âm thanh thông báo IP, khi sử dụng và lắp đặt, chúng ta cần chú ý
Cấu tạo nút, cổng, phím ấn trên XC-9038N
Mặt trên micro cảm ứng XC-9038N
(1) - Núm điều chỉnh âm lượng Knob 1: Chỉnh âm lượng ngõ vào AUX1
(2) - Núm điều chỉnh âm lượng Knob 2: Chỉnh âm lượng ngõ vào AUX2
(3) - Núm chỉnh âm lượng tổng: Chỉnh âm lượng của tất cả các ngõ vào
(4) - Cài đặt chức nặng
(5) - Ấn để theo dõi
(6) - Nút intercom: Ấn để thiết lập thoại hai chiều
(7) - Nút Back: Quya lại bước trước đó
(8) - Nút thông báo: Ấn để thông báo
(9) - Cần Micro cổ ngỗng
(10) - Màn hình cảm ứng 4"
(11) - Loa tích hợp

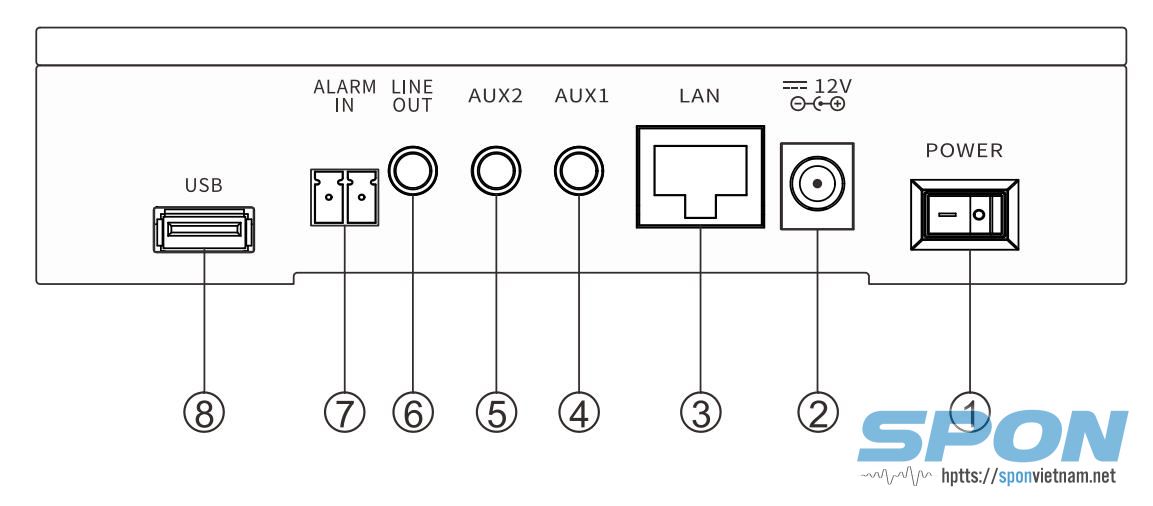

Mặt cạnh micro cảm ứng XC-9038N
(1) - Công tắc nguồn
(2) - Nguồn vào: Adapter DC 12V/2A
(3) - Cổng RJ45 : Cắm mạng LAN
(4) - Ngõ vào AUX1: Cổng 3.5mm
(5) - Ngõ vào AUX1: Cổng 3.5mm
(6) - Ngõ ra Line: Cổng 3.5mm
(7) - Ngõ vào kết nối: Dạng Rơ-le, 2 tiếp điểm
(8) - Cổng USB: Cắm USB để phát nhạc

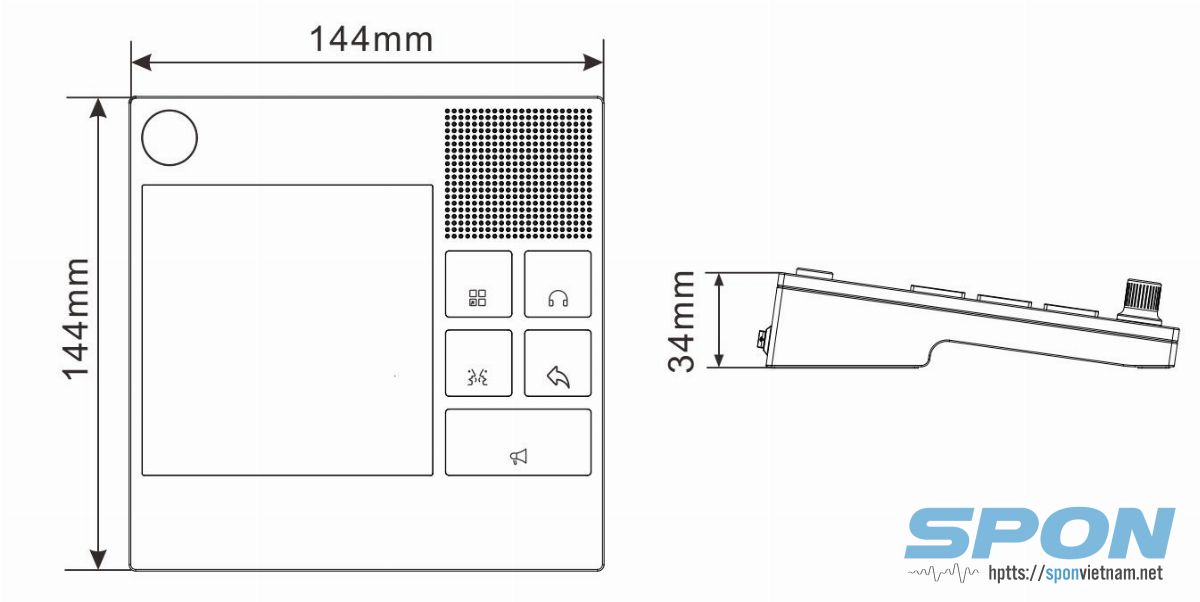

Kích thước micro cảm ứng XC-9038N

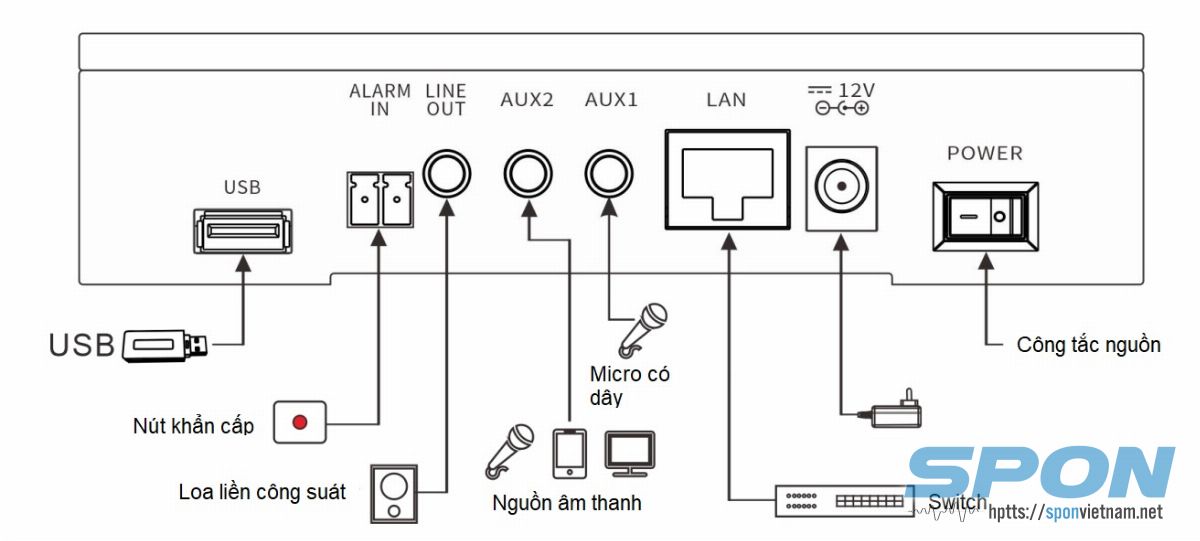

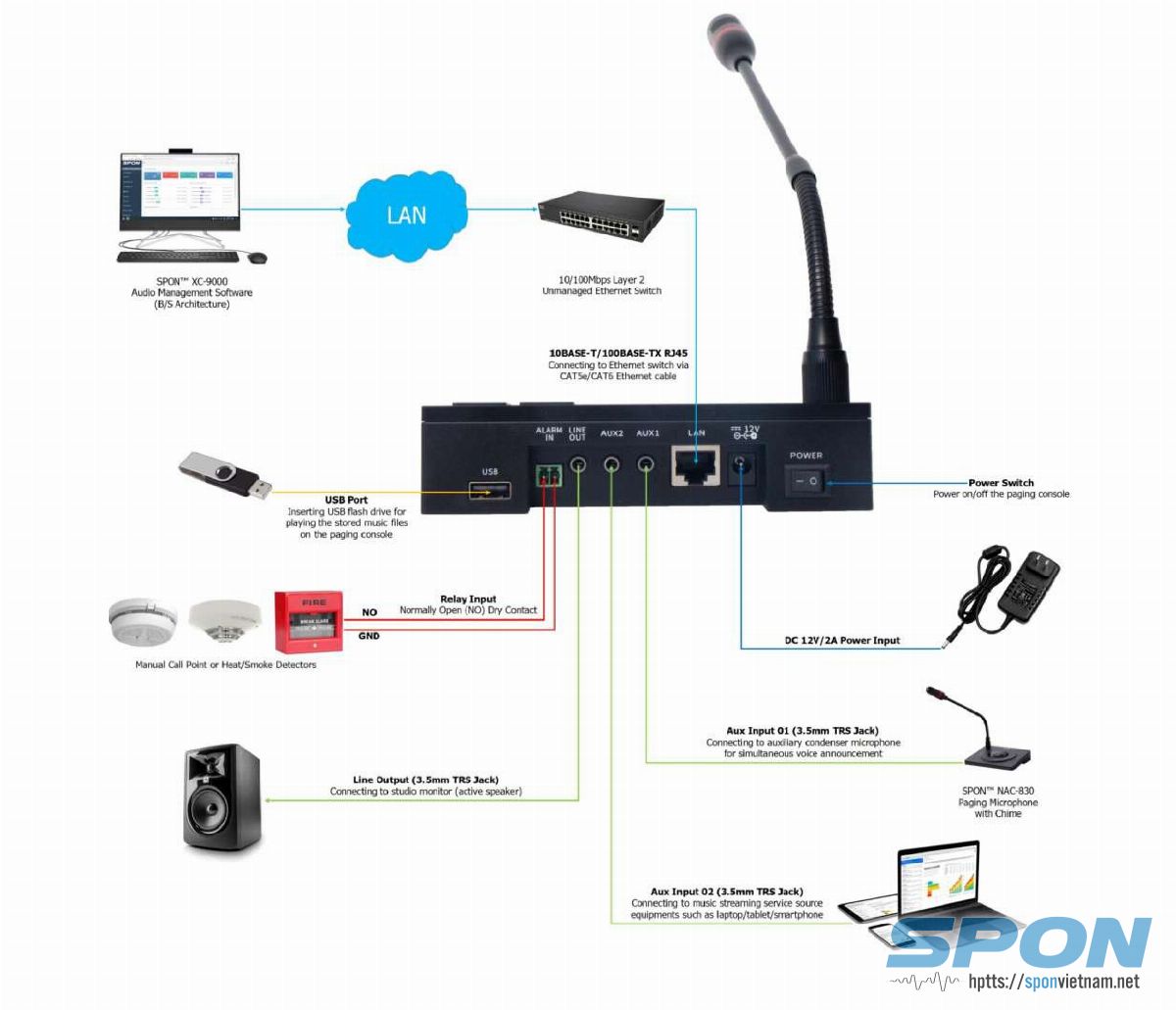

Sơ đồ kết nối micro cảm ứng XC-9038N trong hệ thống âm thanh
Về cơ bản để Micro XC-9038N có thể hoạt động được chúng ta cần
Nếu trên 30 Zones (địa chỉ các thiết bị IP) thì phần mềm XC-9000 để điều khiển
Cắm trực tiếp mạng LAN chung với các thiết bị âm thanh IP
