NAC-3120 dòng amply số hiệu năng cao, hỗ trợ công suất phát tới 120W cho loa trở kháng cao chuyên dùng trong hệ thống âm thanh thông báo, báo cháy. Và để sử dụng amply này không bị cháy, hỏng chúng ta cần chú ý
Cấu tạo của Amply NAC-3120
Mặt trước Amply NAC-3120
(1) Đèn chỉ báo nguồn: Khi thiết bị được bật nguồn, đèn đỏ sẽ sáng liên tục.
(2) Đèn chỉ báo trạng thái: Dự phòng.
(3) Đèn chỉ báo tín hiệu: Thiết bị không sáng đèn khi không có tín hiệu đầu vào, nhưng sẽ sáng màu xanh lục khi có tín hiệu đầu vào.
(4) Đèn chỉ báo Clip (Báo xén): Đèn đỏ sáng liên tục khi tín hiệu đầu vào quá lớn hoặc tải đầu ra quá nặng.
(5) Đèn chỉ báo bảo vệ: Đèn sáng liên tục khi mô-đun khuếch đại ở chế độ bảo vệ hoặc gặp tình trạng lỗi.

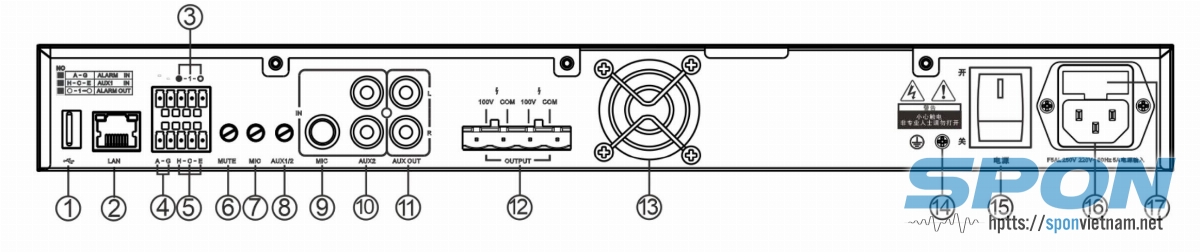

Mặt sau Amply NAC-3120
(1) Cổng USB: Dự phòng - không sử dụng.
(2) Cổng RJ45: Dự phòng - không sử dụng.
(3) Cổng đầu vào Relay: Dự phòng - không sử dụng.
(4) Cổng đầu ra Relay: Dự phòng - không sử dụng.
(5) Đầu vào AUX 1: dùng để cắm đầu CD, điện thoại cho phát nhạc local
(6) Núm vặn ngắt tiếng (Mute)
(7) Núm vặn Micro: Chỉnh âm lượng micro
(8) Núm vặn AUX 1/2:
(9) Cổng đầu vào Micro: Âm lượng chỉnh ở (7)
(10) Đầu vào AUX 2
(11) Đầu ra AUX
(12) Cổng đầu ra loa: Nối với loa, ngõ ra 100V
(13) Quạt làm mát
(14) Nối đất (GND)
(15) Công tắc nguồn
(16) Cổng đầu vào nguồn
(17) Cầu chì: Bảo vệ thiết bị
Ứng dụng Amply NAC-3120

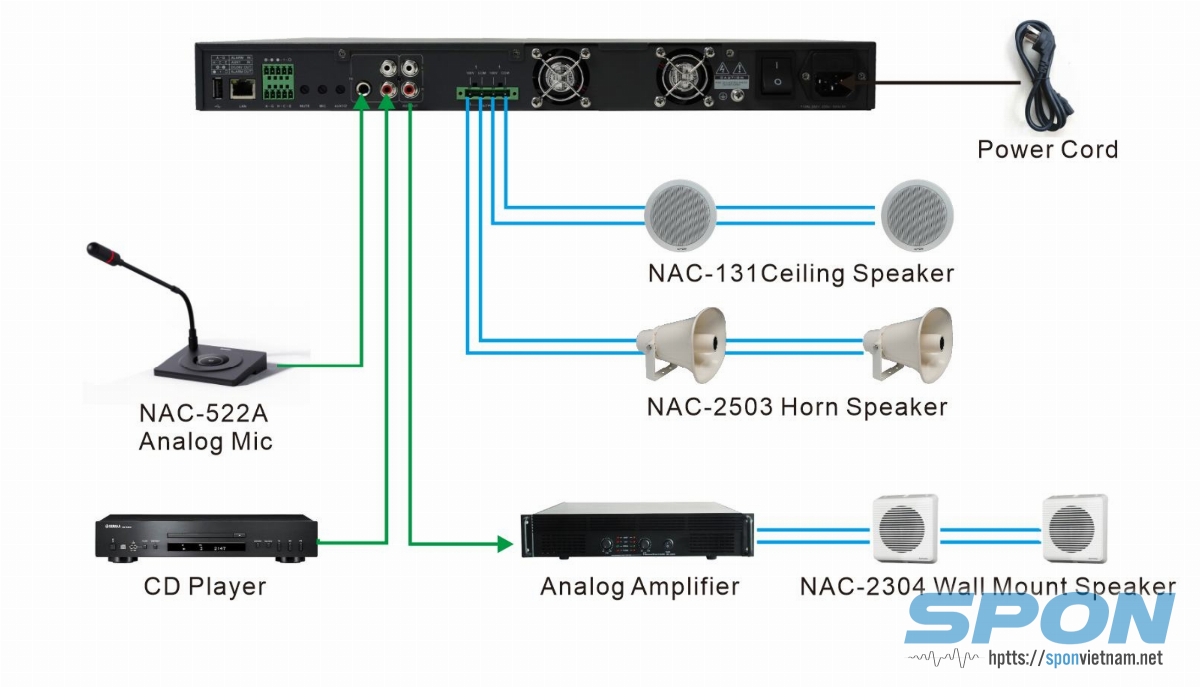

Kết nối NAC-3120 với Micro và loa analog
NAC-410 là amply thông thường, do đó chúng ta có thể sử dụng như một amply thông báo có chức năng kết nối Micro, đầu phát nhạc và công suất ngõ ra tối đa tới 1000W

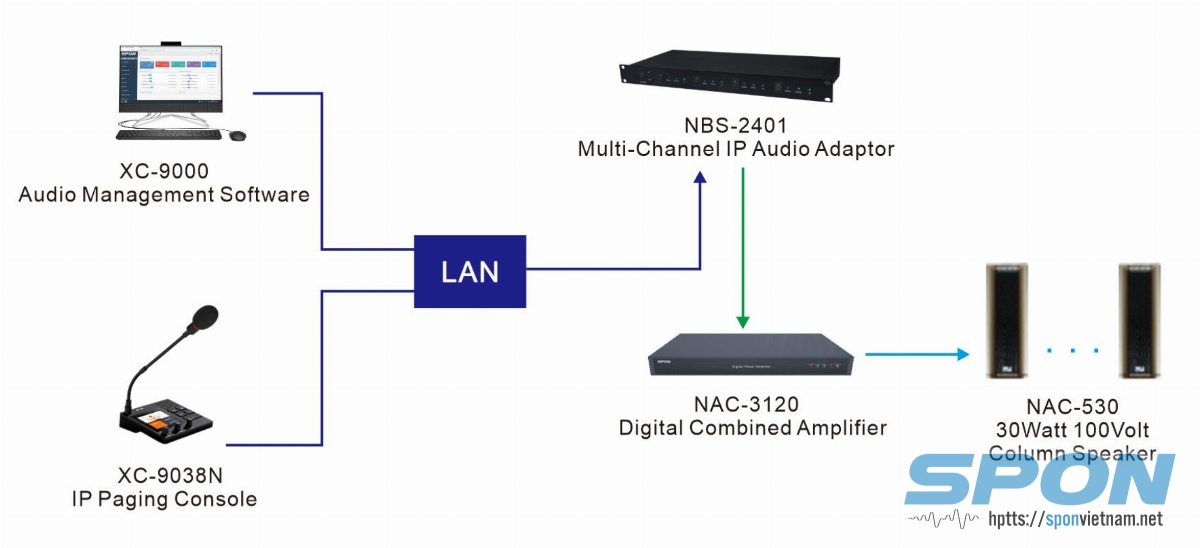

Kết nối NAC-3120 với hệ âm thanh IP
Trong trường hợp cần sử dụng NAC-3120 trong hệ thống âm thanh IP, chúng ta cần phải trang bị thêm 01 bộ chuyển đổi âm thanh NBS-2401 hoặc GEN-3101A01.
